Les planchers

Le plancher qui va avec le mur

En complément du procédé Reverbloc®, nous sommes partenaires d’Isoltop®. Sur nos chantiers, les murs sont donc en Reverbloc® et les planchers en Isoltop® : des poutrelles isolantes légères et des entrevous isolants ou biosourcés. Même logique que pour les murs — l’isolation fait partie du produit, elle n’est pas rapportée après coup.

2 à 5 kgle mètre de poutrelle, contre 13 à 32 kg en béton
8 mde portée maximale, sans porteur intermédiaire
R 7,71m².K/W au maximum, entrevous à languette
CSTBAvis Technique n° 3.1/17-913

Isoltop fabrique en France, dans deux usines, des poutrelles dont le talon en tôle galvanisée est rempli d’une isolation en polyuréthane. Le résultat tient en deux chiffres : une poutrelle jusqu’à six fois plus légère qu’une poutrelle béton, et un plancher de 100 m² qui pèse 710 kg au lieu de 13 737 kg. Sur le chantier, cela se voit tout de suite : plus de grue pour poser un plancher, moins de pénibilité, moins de délai.

Les poutrelles

Deux poutrelles, selon la portée

Avec étais jusqu’à 8 m, sans étai jusqu’à 5 m. Les deux sont isolantes et se recoupent sur le chantier.

Poutrelle PSI Isoltop : raidisseur métallique et talon isolant

Poutrelle PSIPoutrelle isolante, avec étais

  • Jusqu’à 8 m de portéeRaidisseur métallique et talon en tôle galvanisée rempli de polyuréthane haute densité : rigidité et rectitude, même sur les grandes portées.
  • 2 à 5 kg le mètreContre 13 à 32 kg pour une poutrelle béton. Une poutrelle de 5 m pèse 17 kg : elle se porte à la main.
  • Pas de pont thermique au talonLe talon isolant supprime la déperdition que laisse un talon béton. Gain d’isolation de 30 à 40 % selon les montages, d’après le fabricant.
Longueurs1 m à 8,20 m, par sections de 10 cm
Hauteurs13 à 15 cm
Talon12 cm de large, 4 cm de haut
Étais2,25 à 2,50 m entre deux lignes
Recoupe sur chantierAutorisée par l’Avis Technique CSTB
Avis TechniqueCSTB 3.1/17-913 · raidisseurs NF
Poutrelle PSI IS+ Isoltop, sans étai

Poutrelle PSI IS+Poutrelle isolante, sans étai

  • Jusqu’à 5 m sans support intermédiaireUn raidisseur renforcé permet de franchir le vide sanitaire sans ligne d’étais : pas de reprise, pas d’attente.
  • 2 à 6 kg le mètreUne poutrelle de 4,50 m pèse 23 kg, contre 105 kg en béton précontraint.
  • Pas de déformation à la mise en chargeSous-face rectiligne, talon recoupable facilement.
Longueurs1 m à 5,10 m, par sections de 10 cm
Hauteurs13 à 15 cm
Talon12 cm de large, 4 cm de haut
Mise en œuvreSans étai, en vide sanitaire
Avis TechniqueCSTB 3.1/17-913 · raidisseurs NF
Les entrevous

Trois entrevous, selon ce que le plancher doit faire

Coffrer, isoler, ou les deux : le choix se fait selon la portée et le niveau d’isolation visé.

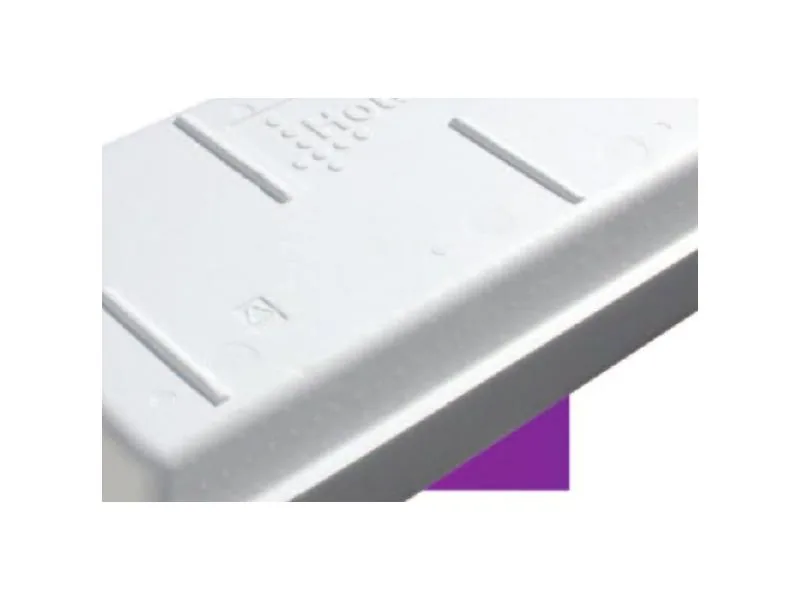

Entrevous Hourdinov Plein, isolant à fond plat

Hourdinov PleinEntrevous de coffrage isolant, fond plat

  • L’entrevous le plus isolant de la gammePolystyrène expansé moulé à fond plat : il limite les déperditions linéiques et réduit les épaisseurs d’isolant complémentaire.
  • R de 1,96 à 3,08 m².K/WSelon la hauteur coffrante retenue.
  • Ignifugé M1Résistance au poinçonnement de 224 à 465 daN selon la hauteur.
Hauteurs coffrantes9 · 12 · 15 · 20 · 25 cm
Longueur / entraxe120 cm / 60 cm
Portée maximale5,1 à 8 m selon la hauteur
Poids1,11 à 2,61 kg l’entrevous
Litrage béton72 à 96 l/m² hors chaînages
Entrevous Hourdinov Décaissé, coffrage économique

Hourdinov DécaisséEntrevous de coffrage économique

  • Le coffrage léger, à prix serréPolystyrène moulé en forme de voûte, sous-face évidée : facile à manutentionner, à stocker et à recouper.
  • R de 1,68 à 1,81 m².K/WQuatre hauteurs coffrantes pour s’adapter aux portées.
  • Ignifugé M1Résistance au poinçonnement de 163 à 292 daN.
Hauteurs coffrantes12 · 15 · 20 · 25 cm
Longueur / entraxe120 cm / 60 cm
Portée maximale5,1 à 8 m selon la hauteur
Poids0,96 à 1,67 kg l’entrevous
Faux plafondMise en place facilitée

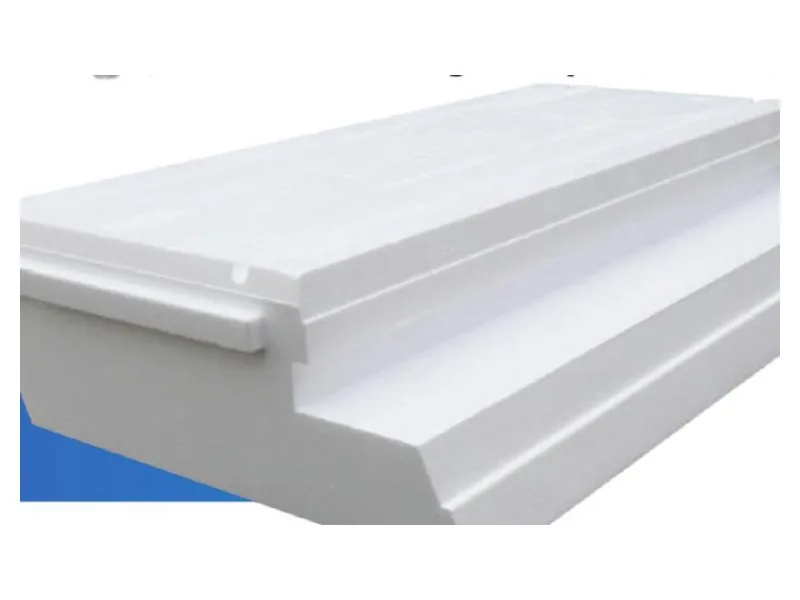

Entrevous à languette IsoVS

IsoVS et IsoM1Entrevous à languette isolante

  • Pour les planchers hauts de vide sanitaire et de sous-solLa languette recouvre le talon de la poutrelle PSI ou IS+ : l’isolation est continue sous tout le plancher.
  • R de 3,33 à 7,71 m².K/WSix épaisseurs de languette, de 47 à 191 mm, pour un Up de 0,27 à 0,12 W/m².K.
  • IsoM1 pour les sous-solsMême gamme, ignifugée M1, avec une sous-face décorative aspect damier. IsoVS est classé M4.
Hauteurs coffrantes12 et 15 cm
Longueur / entraxe120 cm / 60 cm
Languettes47 · 68 · 89 · 120 · 144 · 191 mm
RehaussesClipsables, 3 · 5 · 8 cm
Sous-faceLisse (IsoVS) ou décorative (IsoM1)
Pourquoi ce choix

Ce que cela change sur nos chantiers

Un plancher qui se porte à la main

Sur un plancher de 100 m², Isoltop annonce plus de 13 tonnes de manutention en moins par rapport à des poutrelles et hourdis béton. Moins de matériel de levage, une équipe réduite, un chantier plus rapide.

L’isolation dans la continuité des murs

Le talon isolant de la poutrelle et la languette de l’entrevous traitent la jonction mur-plancher, là où le plancher traditionnel laisse une déperdition. C’est la même logique que le bloc Reverbloc : l’isolant est posé avec la structure.

Des produits qui s’ajustent

Poutrelles fabriquées par sections de 10 cm et recoupables sur chantier, entrevous sécables, rehausses clipsables. Le bureau d’études Isoltop fournit un plan de pose pour chaque chantier.

Photos et caractéristiques : documentation Isoltop, reproduites avec l’accord du fabricant. Elles portent sur l’ensemble de la gamme : les hauteurs et les épaisseurs retenues sont définies chantier par chantier, selon les portées et le niveau d’isolation visé.
Documents

Fiches techniques Isoltop

Poutrelle PSI

Fiche technique du fabricant · PDF

Hourdinov Décaissé 15

Fiche technique du fabricant · PDF

Hourdinov Décaissé 20

Fiche technique du fabricant · PDF

Un projet de plancher ?

Portées, hauteurs, isolation : nous chiffrons le plancher avec le reste de la construction, depuis notre dépôt de Borgo.
