1
Isolation intérieure
6 cm de polystyrène côté pièce, déjà en place quand le mur sort de terre.
Le procédé
Le procédé Reverbloc® : un mur, trois fonctions
Un bloc coffrant isolant en polystyrène expansé haute densité, posé à sec, rempli de béton armé sur le chantier. Le mur qui en résulte porte la maison et l’isole des deux côtés, en une seule opération.

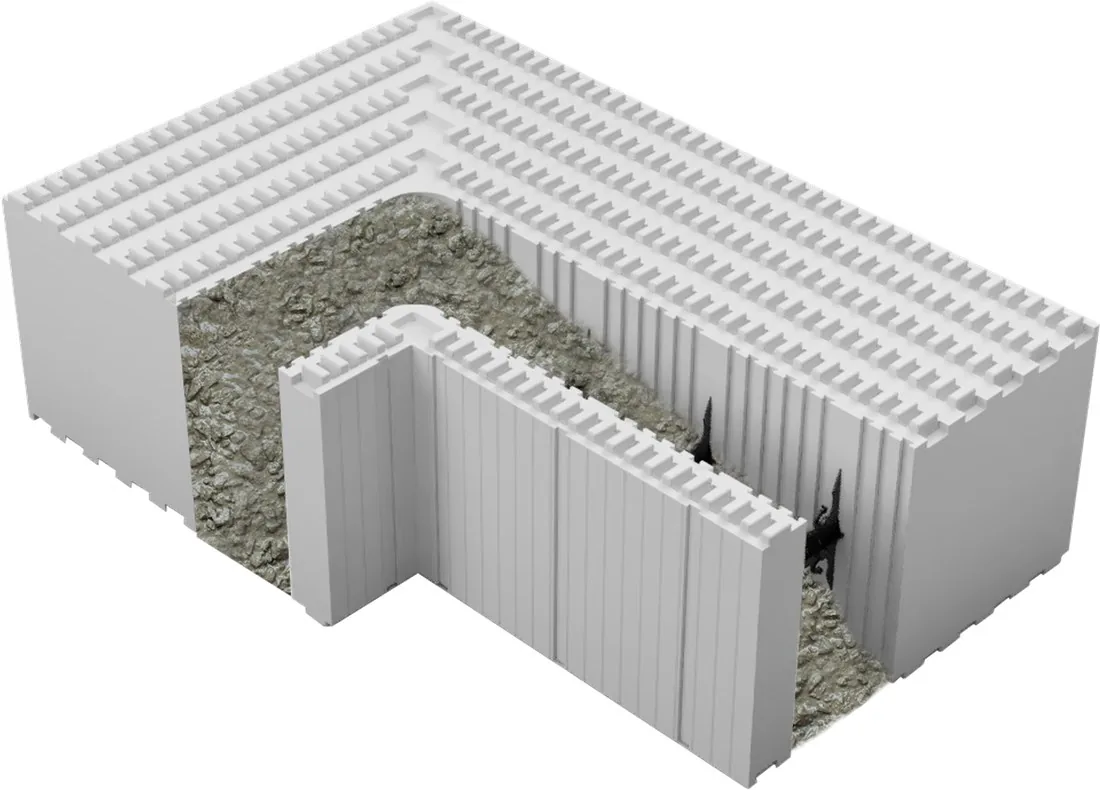

Comment le bloc est fait
- Deux parements en polystyrène expansé haute densité, 30 kg/m³, reliés par des entretoises en polypropylène moulées par injection et ancrées en usine. Elles ne rouillent pas et tiennent les aciers en position pendant le coulage.
- Un vide central de 16 cm, rempli de béton armé sur le chantier. C’est lui qui porte la maison.
- Une isolation intérieure de 6 cm et une isolation extérieure réglable de 6 à 30 cm selon la performance recherchée.
- Des plots d’emboîtement sur toute l’épaisseur de l’isolant extérieur : les blocs se clipsent, l’alignement est tenu.
- Une longueur ajustable tous les 2,5 cm : peu de chutes, peu de découpes.
- Une surface extérieure lisse, sans queue d’aronde : les enduits standards s’appliquent sans surconsommation, 15 à 20 % d’économie sur l’enduit.
Trois opérations en une seule intervention
C’est la différence de fond avec une construction traditionnelle, qui enchaîne la maçonnerie, puis l’isolation extérieure, puis le doublage intérieur — trois corps d’état, trois passages, trois occasions de mal raccorder.
2
Structure béton armé
Voile de 16 cm coulé sur place, jusqu’à 3 m de hauteur en une seule passe.
3
Isolation extérieure
De 6 à 30 cm, continue, sans rupture aux angles ni aux jonctions.
Les performances, épaisseur par épaisseur
Cinq épaisseurs d’isolant extérieur. L’épaisseur se choisit projet par projet, selon l’exposition, l’altitude et le niveau de performance visé.
Nous construisons en Reverbloc® en Corse depuis septembre 2019, dans le cadre de la RE 2020 : le procédé améliore de plus de 170 % les performances thermiques qu’elle exige.
| Bloc | Isolant extérieur | R (m².K/W) | U (W/m².K) |
|---|---|---|---|
| Bloc 28 cm | 6 cm | 3,56 | 0,27 |
| Bloc 34 cm | 12 cm | 5,38 | 0,18 |
| Bloc 40 cm | 18 cm | 7,18 | 0,14 |
| Bloc 46 cm | 24 cm | 8,92 | 0,11 |
| Bloc 52 cm | 30 cm | 10,94 | 0,09 |
Conductivité thermique du polystyrène : 0,033 W/(m.K). Plus R est élevé et U faible, plus le mur est isolant.
Comparaison
Reverbloc® face à une construction traditionnelle
Comparaison portant sur l’enveloppe, à projet équivalent : une maison de 100 m² montée par une équipe de trois personnes.
| Critère | Avec Reverbloc® et Isoltop® | Bloc de ciment creux et isolant rapporté |
|---|---|---|
| Interventions sur le mur | Une seule : pose et coulage | Trois : maçonnerie, isolation extérieure, doublage |
| Ponts thermiques | Isolation continue sur les murs | Ruptures aux nez de dalle, aux angles et aux refends |
| Structure | Voile béton armé continu de 16 cm | Blocs assemblés, chaînages ponctuels |
| Tenue au feu | REI 120 — deux heures | Variable selon le doublage |
| Angles de la maison | Modules d’angle 45° et 90° moulés en usine | Coffrage fabriqué sur le chantier |
| Mise hors d’eau, à partir des fondations | 20 jours | 60 jours |
Le chantier pas à pas
De la fouille au hors d’eau, en photos
Le fabricant documente chaque phase d’un chantier Reverbloc® réel, photo à l’appui : ce que l’on voit sur ces planches est exactement ce qui se passe sur nos chantiers, du terrassement à la structure hors d’eau.
Visualisation des étapes de construction
Sept planches qui suivent une maison du terrassement jusqu’au hors d’eau : fondations, vide sanitaire, élévation des murs, coulage, plancher haut, acrotères. Chaque photo est légendée.
C’est le document à parcourir avant de se lancer, que vous fassiez construire ou que vous montiez les murs vous-même.
Télécharger le document (PDF)

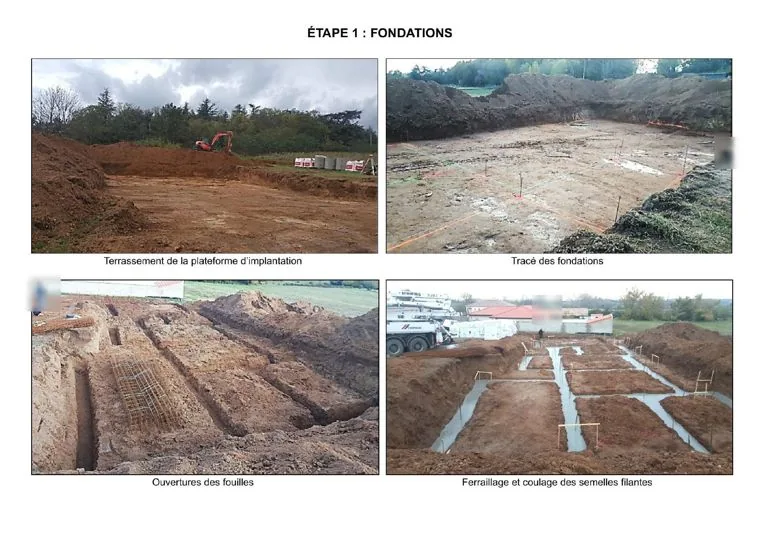

Étape 1 — Fondations
Terrassement de la plateforme, ouverture des fouilles, ferraillage et coulage des semelles filantes.

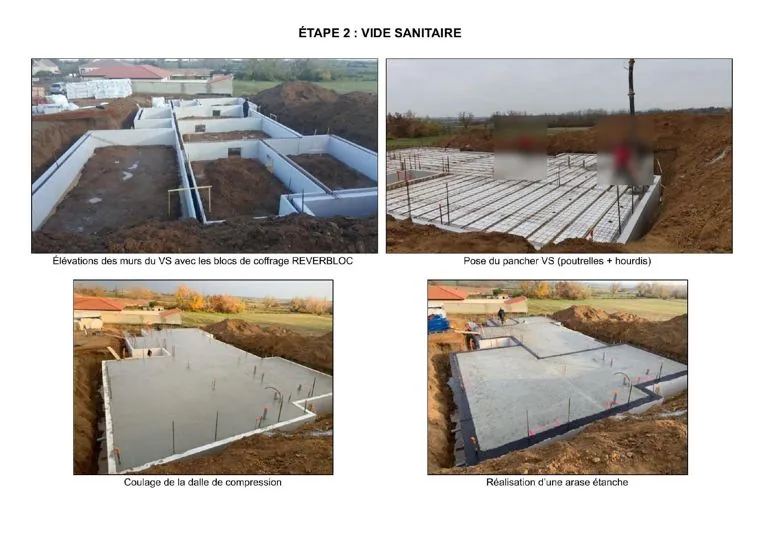

Étape 2 — Vide sanitaire
Élévation des murs du vide sanitaire en blocs Reverbloc®, pose du plancher poutrelles et hourdis, dalle de compression, arase étanche.

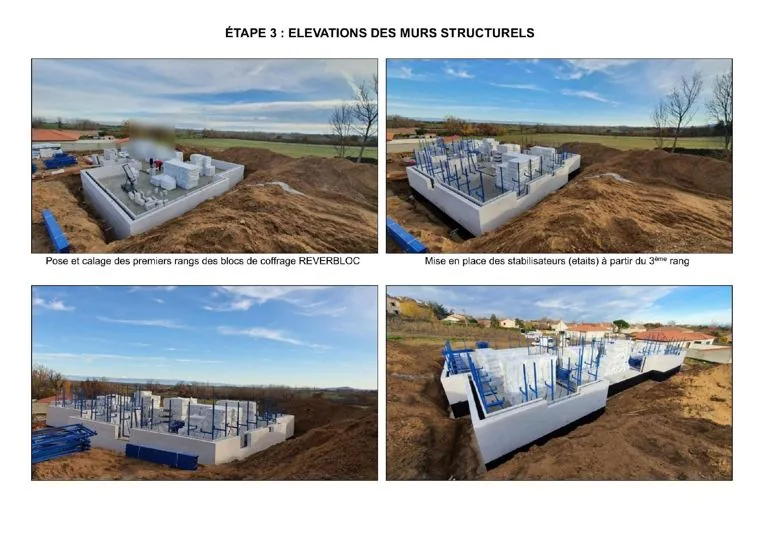

Étape 3 — Élévation des murs
Pose et calage des premiers rangs, stabilisateurs à partir du troisième rang, réservation des ouvertures et des coffres de volets roulants.

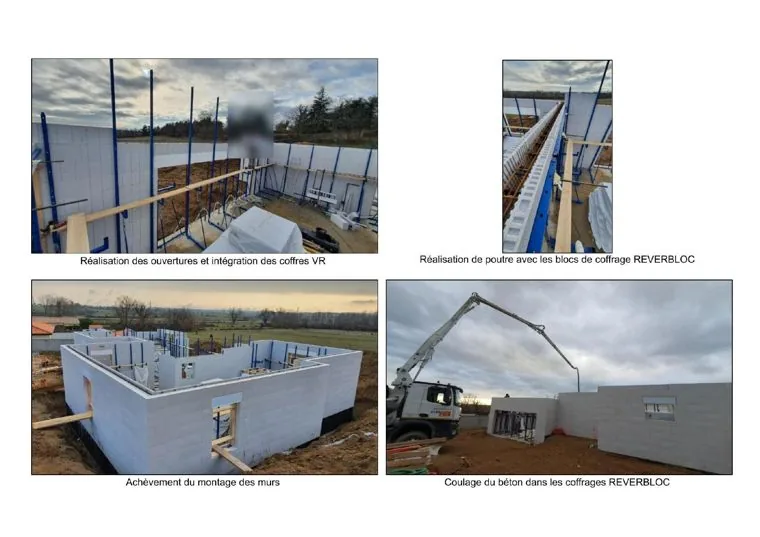

Étape 3 — Montage et coulage
Poutres réalisées avec les blocs de coffrage, achèvement du montage, puis coulage du béton dans les coffrages.

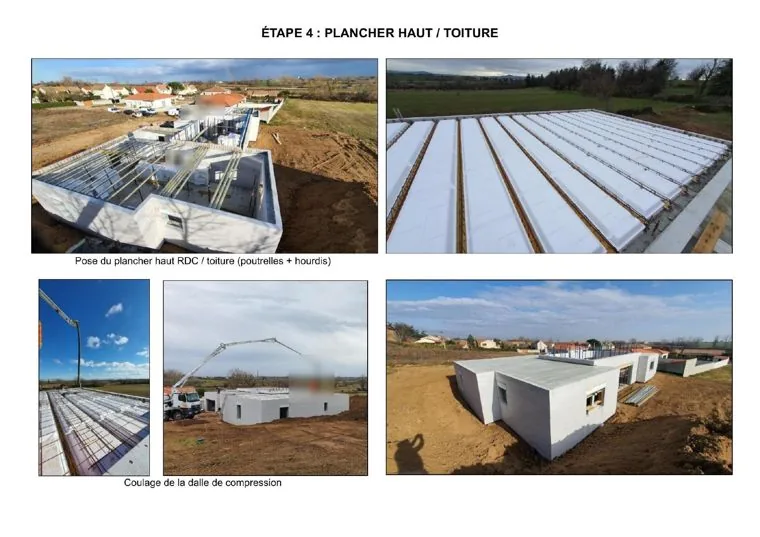

Étape 4 — Plancher haut et toiture
Pose du plancher haut du rez-de-chaussée, poutrelles et hourdis, coulage de la dalle de compression.

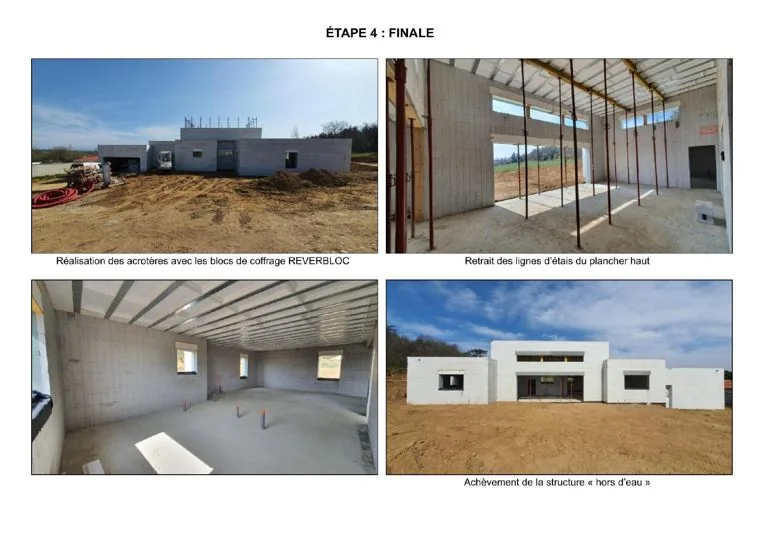

Étape 5 — Hors d’eau
Acrotères en blocs de coffrage, retrait des lignes d’étais, achèvement de la structure hors d’eau.
Les planchers aussi : Isoltop®
Un mur parfaitement isolé ne suffit pas. La chaleur s’échappe par les nez de dalle, les rives de plancher et les refends — ce que les thermiciens appellent les ponts thermiques de liaison.
Nous posons des planchers Isoltop® : des poutrelles isolantes dont le talon est rempli de polyuréthane — il n’y a donc pas de talon béton pour conduire la chaleur — et des entrevous en polystyrène moulé. L’isolant du plancher prend le relais de celui du mur, sans rupture à la jonction.
Sur nos chantiers, cela veut dire deux choses très concrètes : une poutrelle de 5 m pèse 17 kg au lieu de 105 kg et se porte à la main, et certaines portées se franchissent sans ligne d’étais.
Résultat : l’enveloppe est traitée en continu, des fondations à la toiture.
Système fabriqué en France, sous Avis Technique CSTB 3.1/17-913. Le détail de la gamme que nous mettons en œuvre — poutrelles PSI et PSI IS+, entrevous Hourdinov et entrevous à languette — est sur la page Planchers Isoltop®, et les fiches techniques sont téléchargeables depuis la Documentation.
Ce qui couvre votre chantier
Le procédé n’est pas une astuce de chantier : il est encadré par les mêmes documents que ceux qu’exige votre assureur.
CSTBDocument Technique d’Application — le document qui permet à l’entreprise et à son assureur de travailler sous garantie décennale.
CEMarquage CE, contrôle qualité à chaque étape de fabrication et audit annuel. Évaluation Technique Européenne délivrée en février 2018.
REI 120Résistance, étanchéité et isolation maintenues cent vingt minutes au feu.
SismiqueVoile béton armé au ferraillage adapté à la zone sismique — déterminant en Corse.
R+4Le procédé monte jusqu’au rez-de-chaussée plus quatre étages : maison, logement collectif, tertiaire.
En chantier
Le procédé sur nos chantiers corses

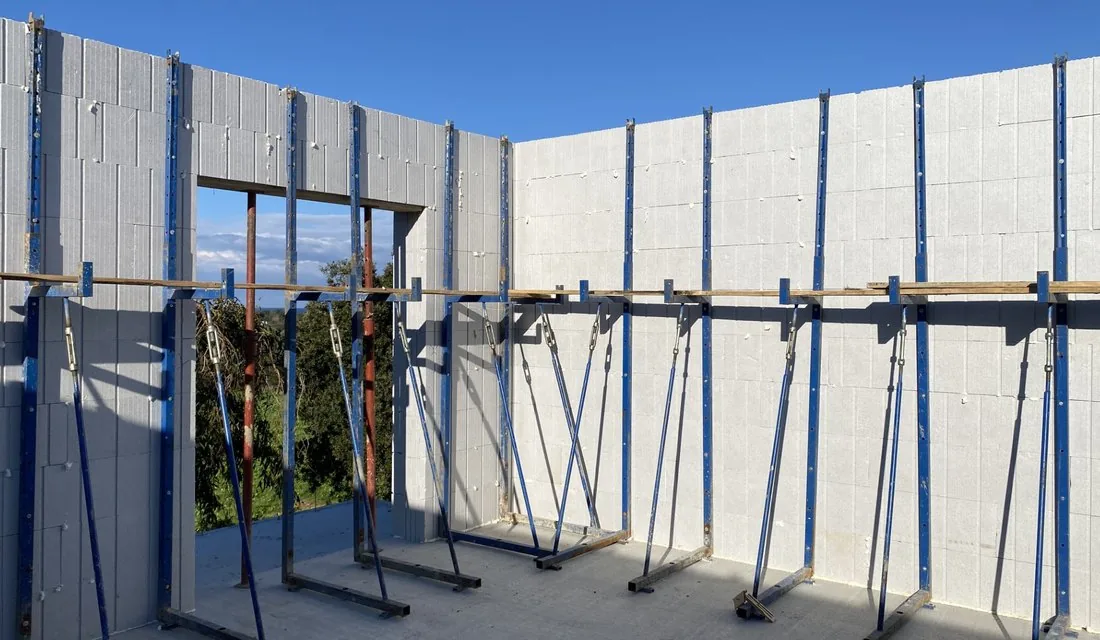

Les mêmes trois opérations, vues sur place : montage à sec, étaiement avant coulage, murs terminés.
